Термокамеры (тепловизоры) TKTI

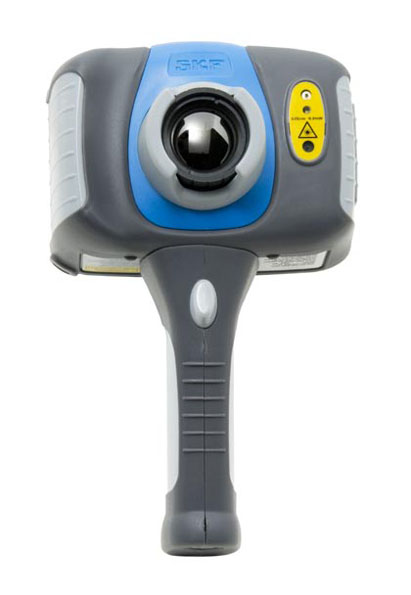

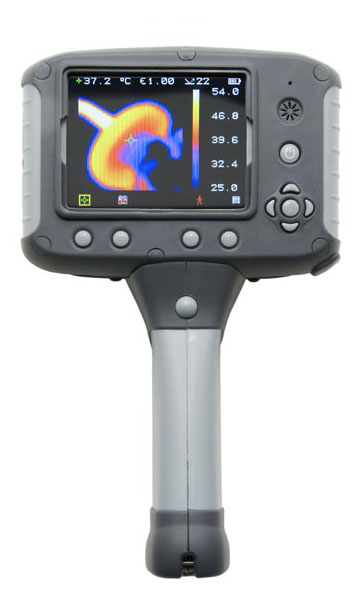

Термокамера TKTI 10
Продукт снят с производства

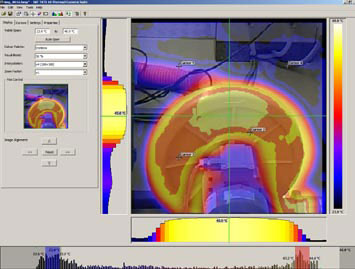

Термокамера TKTI 10 — позволяет определять зоны повышенного нагрева быстро и легко простым наведением на объект. Она специально разработана для специалистов по ТО, имеющих только базовые знания о термографии.Благодаря установки звукового и визуального сигнала для высокого и низкого значения температуры, возможно быстрое определение температурных отклонений. Камера позволяет делать как цифровые, так и инфракрасные изображения, которые можно сопоставлять для облегчения интерпретации и анализа кадра. Мощное программное обеспечение, входящее в комплект поставки, позволяет производить всесторонний анализ и составлять профессиональные отчеты. Бесконтактный способ измерения позволяет безопасно проводить измерения на работающем оборудовании. Лазерный целеуказатель показывает центр измеряемой зоны. Широкий диапазон измеряемых температур от –10 °C до 300 °C (14 °F до 572 °F) подходит для большинства условий работы, особенно для использования в программах Проактивного технического обслуживания. |

|
Малый вес и эргономичное исполнение повышенной прочности делают новую камеру пригодной для использования в различных отраслях промышленности:
Энергетика:
Поиск электрических дефектов
Проверка неисправных моторов
Проверка электрощитов
Определение неисправных трансформаторов и потери электрического соединения
Промышленность:
Измерение температуры подшипника
Измерение температуры полумуфт и определение несоосности
Проверка эффективности теплообменников
Гидравлика
Редуктора
Автотранспорт:
Проверка двигателя, системы зажигания и настройка топливо/воздух
Проверка системы охлаждения, термостатов, радиаторов, тормозовишин
Проверка климат-контроля
Медицина:
Регулировка температуры в помещении
Проверка эффективности теплообменников
Проверка клапанов
Проверка котлов
Энергетический аудит
Вентиляция
Протечки труб
Строительство:
Изоляция стен и окон
Крыши
Пищевая:
Правильная и постоянная температура хранения и транспортировки
Проверка холодильников и печей
Встроенная батарея обеспечивает шесть часов непрерывной работы.
Поставляемая в прочном кейсе, камера содержит все необходимое для начала работы.
| Технические характеристики | |
|---|---|
| Обозначение | TKTI 10 |
| Описание | Цифровая камера SKF |
| Характеристики | |
| Температурный диапазон | От -10°C до +300°C (14°F до +572°F) |
| Поле обзора (FOV) | 20° x 20° |
| Спектральная чувствительность | От 8 до 14 мкм |
| Чувствительность | ~0,3°C @ 30°C |
| ИК приемник/ камера | 47 x 47 пиксельная матрица (интерполированная до 180 x 180) /2 МП цифровая камера |
| Коррекция коэффициента излучения | Настраиваемая от 0,1 до 1,0 с шагом 0,01 Значения коэффициентов обычных поверхностей совместно с соответственной компенсацией окружающей температуры |
| Точность | Лучше ± 2°C или ± 2% значения в °C |
| Частота съемки | 8Гц |
| Фокусное расстояние | От 0,3 м (12 д) до бесконечности |
| Хранение изображений | До 1000 изображений на поставляемой карте Micro SD |
| Экран | 3 1/2” цветной Ж/К с подсветкой. 8 цветовая палитра. Комбинация ИК и визуальных изображений |
| Лазерный целеуказатель | Встроенный лазер Класс 2 |
| Питание | |
| Батарея | Литий – ионная, перезаряжаемая |
| Время работы | До 6 часов непрерывно |
| Работа от сети | Адаптер в комплекте |
| Механические и окружающие среды | |
| Диапазон температур работы/хранения | От -5°C до 45°C (23°F до 113°F) Влажность: от 10% до 90% без конденсации/ от -20°C до 60°C (-4°F до 140°F) |
| Класс защиты | IP 54 |
| Размеры | 210 x 120 x 90 мм ( 8,3 x 4,8 x 3,5 д) |
| Вес | 0,70 кг (1,5 ф) |
| Программное обеспечение | Мощное ПО для анализа и составления отчетов |
| Системные требования | ПК с процессором минимум 300МГц, MS Windows XP 128Mb RAM 16 бит с возможностью разрешения 1024x768 |
| Состав комплекта | Термокамера, Съемная рукоять, Карта Micro SD (1GB), USB кабель, Универсальный адаптер (UK, USA, Европа и Австралия), Кейс, CD с инструкцией и ПО, Краткая нструкция по эксплуатации (Английский) |
Подробная информация о термокамере TKTI 10 (см. файл в pdf)
Термокамера TKTI 20
Продукт снят с производства. Заменен на TKTI 21
.jpg)
.jpg)
Как специалисты по техническому обслуживанию техники, так и опытные термографисты можгут быстро и легко обнаружить проблемные горячие точки используя удобную в эксплуатации термокамеру SKF TKTI 20. С тепловым детектором из 160 х 120 пикселей и визуальной камерой, TKTI 20 подходит для многих видов технического осмотра как механического, так и электрического оборудования. Широкий диапазон измерения температуры от -10 до +250°C и визуализация разница температур всего в 0,08 °C способствуют упрощению проверок во время обслуживания, а такжеделаю эти проверки безопасными.Инфракрасные и визуальные образы, или смесь того и другого, четко отображаются на большом и ярком ЖК-дисплей. С режимом "картинка-в-картинке" облсти, представляющие интерес быстро находятся, а лазерный целеуказатель помогает связать изображение на дисплей с областью на оборудовании. В тускло освещенных местах, светодиодная подсветки позволяет обеспечить получение четких визуальных изображений на термокамере. Обладая прочной и надежной конструкцией, а также сменными аккумуляторными батареями, TKTI 20 отвечает потребностям многих специалистов технического обслуживания.
- Инфракрасные и визуальные изображения могут быть смешаны друг с другом на различных уровнях, а также в режиме "картинка-в-картинке"
- Может быть установлена визуальная и звуковая сигнализация температурного предела, что позволяет позволяет использовать камеру без участия человека. фиксируя изображения только при срабатывании сигнала тревоги или через определенные интервалы времени
- Автоматические курсоры горячей и холодной точек
- Четыре режима позволяют отображать температуры между -20°C и +900°C
- На экране может быть отображена разность температур двух курсоров
- Изображения могут быть прокоментированы голосовыми или текстовыми заметками для последующего рассмотрения в браузер изображений с камеры, или с помощью программного обеспечения ПК
- Изотермы, температурные градиенты позволяют более детально проводить анализ
- Встроенный таблица излучения позволяют легко установить значение излучательния
- Восемь различных на выбор цветовых палитр для простоты использования
- Все радиометрический инфракрасные и визуальных изображения хранятся на карте Micro SD, которая идет в комплекте
- Поставляется в комплекте с зарядным устройством, обучающим CD, программным обеспечением для детального анализа полученных изображений и составления отчетов.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Перегрев подшипников конвейера
Повреждение кабельного соединения
Повреждение футеровки
Повреждение предохранителей
Повреждение изоляцииПодробная информация о термокамере TKTI 20 (см. файл в pdf)
Термокамера TKTI 30
Продукт снят с производства. Заменен на TKTI 31
Продукт снят с производства
.jpg)
TKTI 30 – последняя модель в ряду тепловизоров (термокамер) компании SKF. Благодаря наличию большого детектора (320х240), тепловизор TKTI 30 прекрасно подойдет всем специалистам, осуществляющих тепловизионный контроль оборудования. У специалиста есть есть возможность просматривать и сохранять детализированные ИК, а также цифровые изображения, совмещать их, к тому же есть вариант работы в режиме «картинка в картинке».Эргономичный и легковесный тепловизор TKTI 30 обладает повышенной прочностью, что позволяет использовать его на промышленных производствах. Для более длительной работы, тепловизор оснащен перезаряжаемой батареей, которая обеспечивает 5 часов непрерывной работы. Благодаря наличию широкого температурного диапазона, тепловизор TKTI 30 может решать большинство задач, которые выполняют специалисты по термографии, а наличие светодиодной подсветки обеспечивает возможность специалисту исследовать интересующий объект даже в темном помещении. Для более детальных и оперативных пояснений у тепловизора TKTI 30 имеется возможность добавлять голосовые и текстовых коментарии к сохраненным ранее изображениям.
Специально разработанный для выполнения задач специалистов по термографии, TKTI 30 имеет также следующие встроенные функции: четыре подвижных курсора (с индивидуальными настройками коэффициента излучения), курсор отображения разницы температур, и лазерный целеуказатель. Для более тщательного анализа получаемых данных имеется большое количество инструментов, например изотерма, область анализа и автоопределение горячей и холодной точек.
.jpg)
- Инфракрасное и визуальное изображения могут быть совмещены вместе на разных уровнях, в том числе «картинка-в-картинке»
- Возможность установить аудио и визуальный сигналы тревоги, что позволяет использовать камеру без участия человека, фиксируя изображения только при срабатывании сигнала тревоги или через определенные интервалы времени
- Автоматические курсоры горячей и холодной точек
- Четыре подвижных температурных курсора с индивидуальными настройками коэффициентов излучения
- Разница температур в двух точках, указанных курсорами, может отображаться на экране одновременно
- Изображения могут сопровождаться голосовыми и текстовыми комментариями для последующего изучения в обозревателе камеры или с использованием программного обеспечения для ПК
- Изотерма, температурный градиент позволяют детально анализировать область исследования
- Встроенная таблица коэффициентов излучения
- Восемь различных цветовых палитр для удобства использования
- Полностью радиметрические инфракрасные и визуальные изображения хранятся на поставляемой микро SD карте памяти
- Поставляется в комплекте с зарядным устройством, CD-диском с инструкцией, программным обеспечением для детального анализа изображений и изготовления отчетов
.jpg)
| Технические характеристики | |
|---|---|
| Обозначение | TKTI 30 |
| Описание | Цифровая камера SKF |
| Характерстики | |
| Температурный диапазон | От 10 до +250°C |
| Поле обзора (ручной фокус) | 21,4 x 16° |
| Чувствительность | ~0,08 при 23°C окружающей температуры и 30°C температуры области исследования |
| Тепловой датчик / цифровая камера | 320 x 240 неохлаждаемый микроболометр / 3 Мегапиксельная камера |
| Коэффициент излучения | Выбирается пользователем от 0,1 до 1,0 с шагом 0,01 с компенсацией отраженной окружающей температуры |
| Точность | Лучше чем 2°C или 2% от значения в °C при температурах окр. среды от 15 до +45°C |
| Частота кадров | 8 Гц |
| Хранение изображений | До 1 000 изображений на микро SD карте входящей в комплект |
| Экран | 3,5 д. Цветной светодиодный с подсветкой. 8 цветовых палитр. Совмещение визуальных и и/к изображений. |
| Питание | |
| Батарея | Литий-ионная, перезаряжаемая |
| Время работы | До 5 часов непрерывно |
| Работа от переменного тока | USB AC адаптер в комплекте |
| Механические свойства и требования к окружающей среде | |
| Диапазон рабочих температур | От –5 до +50°C |
| Влажность | От 10 до 90% без конденсации |
| Диапазон температур хранения | От –20 до +70°C |
| Класс защиты | IP 54 |
| Размеры | 130 х 95 х 220 мм |
| Установка | Удерживать руками или на треногу, 0,25 д. BSW. |
| Вибрация/удар/тест на падение | MIL-PRF-288000F класс 2 раздел 4.5.5.3.1 / 4.5.5.4.1 / 4.5.5.4.2 |
| Вес | 0,80 кг |
| ПО | SKF TKTI 20: анализ и обработка изображений, изготовление отчетов |
| Требования к компьютеру | ПК с Windows XP, Vista или Windows 7 |
| Состав комплекта | Термокамера TKTI 30, микро SD карта (2Гб), USB кабель, универсальный USB AC адаптер (UK, USA, Европа и Австралия), кейс, CD содержащий инструкцию по эксплуатации и ПО, сертификат о калибровке и соответствия, краткое руководство пользователя (английский яз.) |
Сравнительная таблица термокамер TKTI
| Сфера применения? | TKTI 10 | TKTI 20 | TKTI 30 |
| Подшипники и корпуса | X | X | X |
| Ременные и цепные приводы | X | X | X |
| Подшипники конвейерных лент | X | X | X |
| Муфты | X | X | X |
| Теплообменники | X | X | X |
| HVAC | X | X | |
| Ослабленные болты | X | ||
| Изоляция труб | X | X | |
| Насосы | X | X | X |
| Огнеупорная изоляция | X | X | |
| Конденсатоотводчики | X | X | |
| Уровень в резервуарах | X | X | |
| Клапаны | X | X | |
| Сварочные роботы | X | X | |
| Электродвигатели, в т.ч. редукторы | X | X | X |
| Инспектирование электрощитов | X | X | |
| Проблемы электрических соединений, в т.ч. несбалансированные нагрузки, предохранители и | X | X | |
| Соединения линий электропередач | X | ||
| Линии электропередач | X | ||
| Конденсаторы линий электропередач | X | ||
| Вкладыши трансформаторов | X | ||
| Охлаждение и электрические соединения трансформаторов | X | X | |
| Здания – в помещении – изоляция, влага | X | X | |
| Здания - на открытом воздухе - влага, тепло-, теплоизоляция, энергетический аудит, крыши | X | X |
