Устройства для контроля натяжения ремней
Дистрибьюторский сертификат
Optibelt
Optibelt предлагает следующие универсальные приборы для контроля измерения натяжения ремней:
Optibelt TT LINE
Инструмент Optibelt для работы с ремнями и шкивами — Optibelt TT LINE
Позволяет проверять натяжение приводных ремней путем измерением частоты. Optibelt TT частотный тестер натяжения — это тензометр, который используется для проверки натяжения приводных ремней посредством замера частоты.
Благодаря компактным размерам, Optibelt TT предлагает универсальные возможности для применения в машиностроении, в автомобильной промышленности, автосервисах и во многих других технических областях.
Optibelt TT может использоваться в труднодоступных местах так, что величины натяжения клиновых ремней, поликлиновых ремней и зубчатых ремней можно проверить быстро и легко.
Помимо этого, тензометр Optibelt TT предлагает дополнительные преимущества:
- Два безотказных метода измерения: EM: электромагнитная волна, АС: ускорение, интегрированная;
- Может применяться на больших расстояниях в широком диапазоне частот: AC: 1 - 16 Гц, EM: 6 - 600 Гц;
- Простая установка измерительной головки: две красные светодиодные точки на ремне помогают найти правильное положение;
- Для ремней находящихся в труднодоступных местах: измерительная головка на гибкой шее (ЭМ) или с 250 мм кабелем (АС);
- Безопасный большой цветной дисплей с подсветкой: ширина 43 мм, высота 58 мм;
- Длительное время работы и высокая емкость перезаряжаемой батареи (от USB);
- Заряжается через USB разъем от компьютера или прилагаемого блока питания;
- Не оказывает влияния на работу электротехнических приборов;
- Автоматическое отключение.

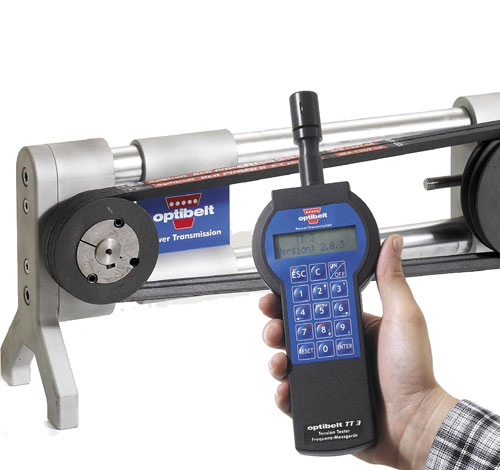

Optibelt TT3
Optibelt TT 3 — универсальный прибор для измерения натяжения клиновых, поликлиновых и зубчатых ремней на основе частоты колебаний. Этот прибор в отличие от ТТ mini имеет больше возможностей. Его особенные преимущества заключаются в следующем:
разделение банка данных Optibelt по группам продуктов
сравнение с данными, рекомендованными Optibelt
сохранение в базе данных
База данных Optibelt — 400 значений
Собственная база — 120 значений
универсальная измерительная головка для удобного измерения
единица измерения в герцах (Гц) или ньютонах (Н)
передача данных посредством компьютера, включая программы
работает как на батарейках, так и на аккумуляторе
Технические данные:
- Экран LCD: 2 строки по 16 знаков
- Диапазон и погрешность измерения:
- От 10 до 99,9 Гц — 0,1 Гц
- Более 100 Гц — 1 Гц
- Входные данные:
- Длина верхней части ремня ≤ 10000 мм
- Вес ремня < 10000 г/м
- Сила натяжения от 1 до 60000 Н
- Датчики: акустические с электронным подавление помех
- Питание по выбору:
- Пальчиковые батарейки 2 шт. по 1,5 В
- Аккумулятор 2,4 В 1000 Ма
- Рабочий температурный диапазон: от +5ºС до 70 ºС
- Размеры: 205 х 95 х 40 мм
- Вес: 230 г (без батареек и аккумулятора)
Вы можете скачать инструкцию для Optibelt TT 3 в формате PDF с более подробной информецией.
Optikrik
Предлагаемый метод предназначен для упрощения технического обслуживания приводов на поликлиновых ремнях. Данный способ целесообразно применять в том случае, когда не известны основные технические параметры и невозможно рассчитать оптимальное предварительное натяжение.
Инструкция по использованию прибора Optikrik

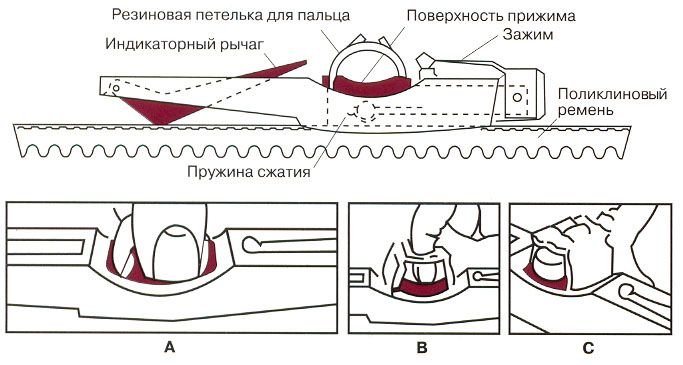

Существует три метода работы с прибором для измерения натяжения ремней (см.рис. А, В, С).
Optikrik поместить в середину, между двумя шкивами, на обратную сторону ремня. До этого индикаторный рычаг полностью вдавить в шкалу.
Свободно положить прибор на измеряемый ремень и медленно нажать одним пальцем на поверхность прижима (рис. А, В или С)
Следите, чтобы во время измерения натяжения ремня только один палец касался прибора.
Как только почувствуете или услышите щелчок, сразу прекратите давление, при этом индикаторный рычаг останется в фиксированном положении.

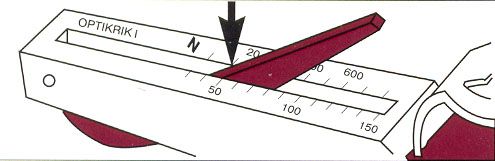

Осторожно снимите прибор, не трогая измерительный рычаг. Запишите показания натяжения ремня (см. рис.), значение которого определяется в точке пересечения верхней кромки индикаторного рычага со шкалой.
Для надежности считывания можно ногтем большого пальца зафиксировать положение верхней стороны индикатора на шкале и затем повернуть прибор.
После этого в зависимости от результата измерения можно уменьшить или увеличить натяжения ремня, пока не будет достигнуто нужное значение, соответствующее указанному в таблице
Принцип действия:
Найдите в столбце обозначение используемого профиля
Определите наименьший диаметр шкива в системе привода
По таблице вы сможете определить соответствующее натяжение
С помощью Optikrik проверьте натяжение ремня, как было указано выше
Пример 1:
Профиль ремня Optibelt — AVX 10
Исходное значение — статическое натяжение ремня — 600 N
Натяжение ремня после приработки (рабочее натяжение) должно составлять не менее 300 N, в других случаях довести натяжение до рабочего – 300 N
При последующих профилактических осмотрах следить, чтобы минимальное рабочее натяжение не опускалось ниже 200 N, в противном случае довести до рабочего натяжения 300 N.
Пример 2:
Профиль клинового ремня Optibelt — SPZ
Наименьший диаметр шкива в приводе db — 100 мм
Статическое натяжение ремня – значение исходного предварительного натяжения — 350 N
Статическое натяжение ремня – рабочее значение предварительного натяжения после приработки — 200 N
| Профиль | Диаметр наименьшего шкива (мм) | Статическое натяжение ремня - предварительное натяжение N | ||||
|---|---|---|---|---|---|---|
| Стандарт (с оберткой боковых граней) | Super TX M=S (с открытыми кромками) | |||||
| исходное | после приработки | исходное | после приработки | |||
| SPZ | ≤ 71 | 200 | 150 | 250 | 200 | |
| 3V/9N | > 71 | ≤ 90 | 250 | 200 | 300 | 250 |
| XPZ | > 90 | ≤ 125 | 350 | 250 | 400 | 300 |
| 3VX/9NX | > 125 * | |||||
| ≤ 100 | 350 | 250 | 400 | 300 | ||
| SPA | > 100 | ≤ 140 | 400 | 300 | 500 | 400 |
| XPA | > 140 | ≤ 200 | 500 | 400 | 600 | 450 |
| > 200 * | ||||||
| SPB | ≤ 160 | 650 | 500 | 700 | 550 | |
| 5V/15N | > 160 | ≤ 224 | 700 | 550 | 850 | 650 |
| XPB | > 224 | ≤ 355 | 900 | 700 | 1000 | 800 |
| 5VX/15NX | > 355 * | |||||
| ≤ 250 | 1000 | 800 | 1400 | 1100 | ||
| SPC | > 250 | ≤ 355 | 1400 | 1100 | 1600 | 1200 |
| XPC | > 355 | ≤ 560 | 1800 | 1400 | 1900 | 1500 |
| > 560 * | ||||||
| ≤ 50 | 90 | 70 | 120 | 90 | ||
| Z/10 | > 50 | ≤ 71 | 120 | 90 | 140 | 110 |
| ZX/X10 | > 71 | ≤ 100 | 140 | 110 | 160 | 130 |
| > 100 * | ||||||
| ≤ 80 | 150 | 110 | 200 | 150 | ||
| A/13 | > 80 | ≤ 100 | 200 | 150 | 250 | 200 |
| AX/X13 | > 100 | ≤ 132 | 300 | 250 | 400 | 300 |
| > 132 * | ||||||
| ≤ 125 | 300 | 250 | 450 | 350 | ||
| B/17 | > 125 | ≤ 160 | 400 | 300 | 500 | 400 |
| BX/X17 | > 160 | ≤ 200 | 500 | 400 | 600 | 450 |
| > 200 * | ||||||
| ≤ 200 | 700 | 500 | 800 | 600 | ||
| C/22 | > 200 | ≤ 250 | 800 | 600 | 900 | 700 |
| CX/X22 | > 250 | ≤ 355 | 900 | 700 | 1000 | 800 |
| > 355 * | ||||||
* Значения предварительного натяжения для шкивов должны быть рассчитаны
Приборы для измерения предварительного натяжения:
Optikrik типа 0 Диапазон измерения 70 – 150 N
Optikrik типа I Диапазон измерения 150 – 600 N
Optikrik типа II Диапазон измерения 500 – 1400 N
Optikrik типа III Диапазон измерения 1500 – 3100 N
Значения (статического натяжения ремня) являются ориентировочными значениями для случая, когда нет достаточных сведений о приводе. Они рассчитаны на максимальную передаваемую мощность.
Основы расчета:
Узкий клиновой ремень Скорость v = от 5 до 42 м/с
Классический клиновой ремень Скорость v = от 5 до 30 м/с
| Профиль | Исходное значение натяжения | Значение натяжения после приработки 15-60 мин. | Минимальное рабочее натяжение |
|---|---|---|---|
| статич. натяжение ремня (N) | статич. натяжение ремня (N) | статич. натяжение ремня (N) | |
| AVX 10 | |||
| Marathon 1 | 600 ± 50 | 300 ± 50 | ≥ 200 |
| Marathon 2 | |||
| AVX 13 | |||
| Marathon 1 | 700 ± 50 | 400 ± 50 | ≥ 300 |
| Marathon 2 | |||
| KB-2 AVX 10 | 1200 ± 50 | 600 ± 50 | ≥ 400 |
| KB-3 AVX 10 | 1800 ± 50 | 900 ± 50 | ≥ 600 |
| KB-2 AVX 13 | 1400 ± 50 | 800 ± 50 | ≥ 600 |
| KB-3 AVX 13 | 2100 ± 50 | 1200 ± 50 | ≥ 900 |
| RB-3 PK | 400 ± 50 | 250 ± 50 | ≥ 200 |
| RB-4 PK | 500 ± 50 | 350 ± 50 | ≥ 250 |
| RB-5 PK | 600 ± 50 | 400 ± 50 | ≥ 300 |
| RB-6 PK | 750 ± 50 | 500 ± 50 | ≥ 350 |
Приборы для измерения предварительного натяжения:
Optikrik типа I Диапазон измерения: 150 - 600 N
Optikrik типа II Диапазон измерения: 500 – 1400 N
Optikrik типа III Диапазон измерения: 1300 – 3100 N
Значения предварительного натяжения для клиновых ремней и ремней для передачи силы исполнения Marathon 1 и Marathon 2 идентичны.
Для измерения статического натяжения ремня мы рекомендуем пользоваться приборами для измерения предварительного натяжения Optikrik I, Optikrik II, Optikrik III.
