Прибор SKF TMEB 2

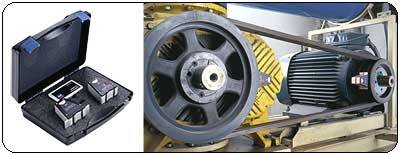

Приспособление SKF для регулировки соосности шкивов TMEB 2, выравнивает шкивы, используя главный их элемент - канавку (ручей). Для закрепления приспособления в канавке шкива используются V- образная направляющая и мощный магнит. Установка приспособления очень проста, он имеет всего два компонента: блок с лазером-излучателем и блок с приемником излучения. Приемник имеет специальную площадку, отражающую луч лазера в трех плоскостях. Это дает возможность определить величину перекоса и его вид: горизонтальный, вертикальный, параллельный перекос или комбинация всех трех. Вооруженный этой точной информацией оператор может легко выполнять требуемые регулировки до тех пор, пока излучаемый луч лазера не совпадет с отраженным.

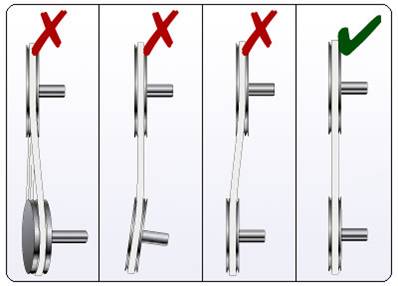

Типы несоосности шкивов

Вертикальный перекос

Горизонтальный перекос

Параллельный перекос

Правильное положение

Регулировка с использованием канавок шкивов, а не их торцов позволяет выравнивать шкивы разной толщины или с разными торцами и, даже, производить регулировку механизмов, в которых невозможно опереться на торцы шкивов.

Никаких "проб и ошибок". Луч лазера показывает вид перекоса, и регулировка осуществляется легко и точно.
Мощные магниты обеспечивают быструю и точную установку. Простота использования, обучение не нужно.
Упрощается одновременная регулировка натяжения и перекоса.
V- образные направляющие применимы к широкому кругу шкивов для V- образных ремней.
В виде дополнения имеется специальный переходник позволяющий регулировать ременные передачи с многоручьевыми шкивами, а, также, цепные передачи.
Предельное расстояние между блоками измерения в 6 м (20 футов) позволяет настраивать самые разные механизмы.
Прочные алюминиевые корпуса.
Прибор храниться в прочном и легком футляре.

Технические характеристики
Обозначение	TMEB 2
Комплектация	1 блок с лазером,
	1 блок с приемником,
	3 набора V- образных направляющих,
	футляр
Материал корпуса	Алюминиевое литье под давлением
Тип лазера	Диодный лазер, класс 2, 1 мВт
Длина волны	632 нм
Расстояние между блоками измерения	от 50 мм до 6000 мм
Крепеж	Магнитный
Угловая погрешность	Менее 0,2°
Линейная погрешность	Менее 0,5 мм
Размеры блока с лазером	70 x 74 x 61 мм
Размеры блока с приемником	96 x 74 x 61 мм
Тип батареек	2 x 1.5 В LR03 (AAA),
	устанавливаются в блок с лазером
Время работы	20 ч непрерывной работы
Вес блока с лазером	320 г
Вес блока с приемником	270 г
Сертификат	Действителен два года
Гарантия	12 месяцев
Принадлежности и запчасти
TMEB A2	Магнитный переходник для цепных передач, многоручьевых шкивов
TMEB G2	Комплект V- образных направляющих трех разных размеров
